試用測評丨小身材大能量-綠聯四口充電器CD147評測拆解

       這次評測的是綠聯四口充電器，每口能夠提供5V2.4A共12w的功率，可以說是一款多口快充充電頭，下面一起來看看。

一、開箱篇

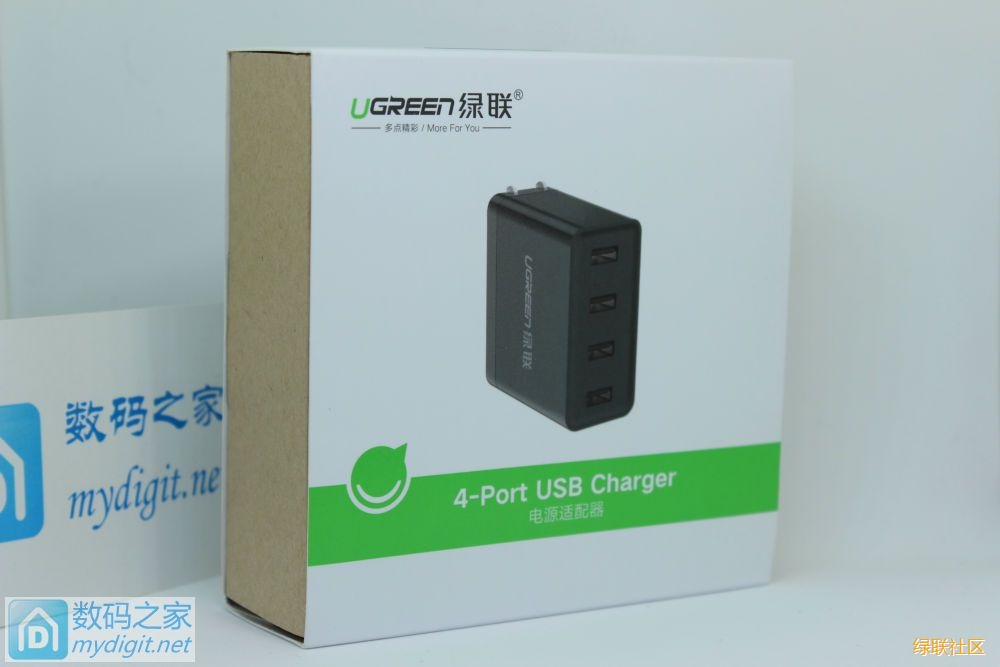

打開包裝后除了數碼之家平臺名片，還有綠聯廠家的合格證

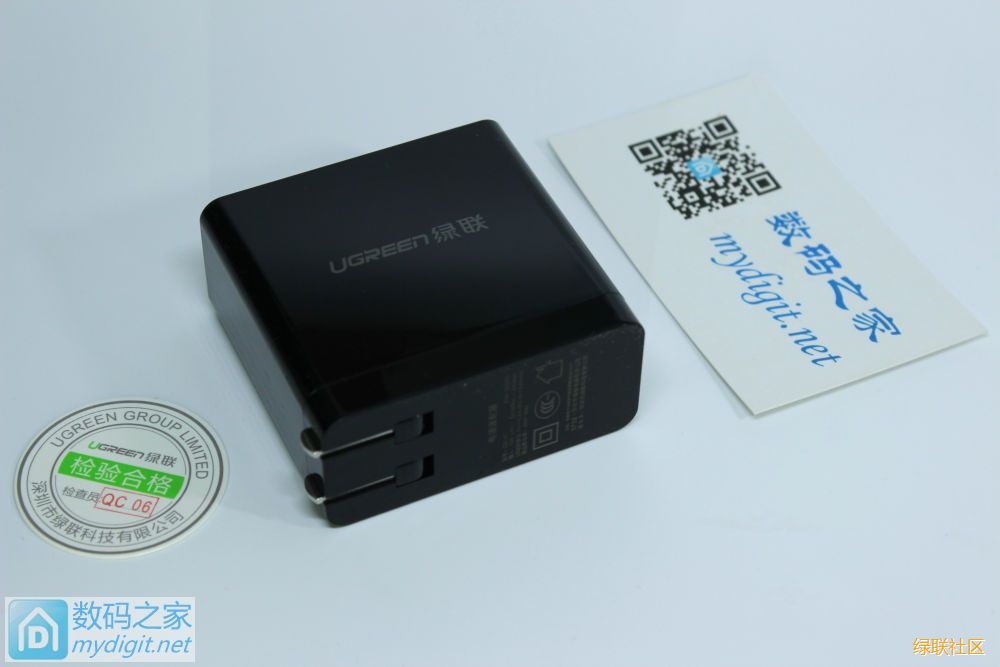

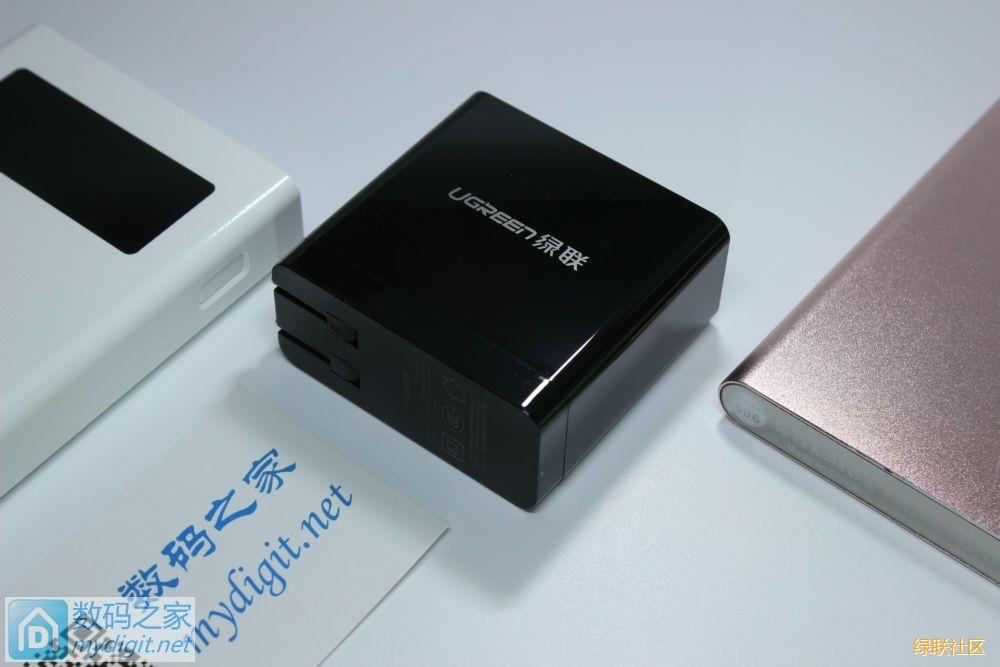

充電器沉甸甸的很有質感，采用了PC防火外殼，插頭折疊容易收納。

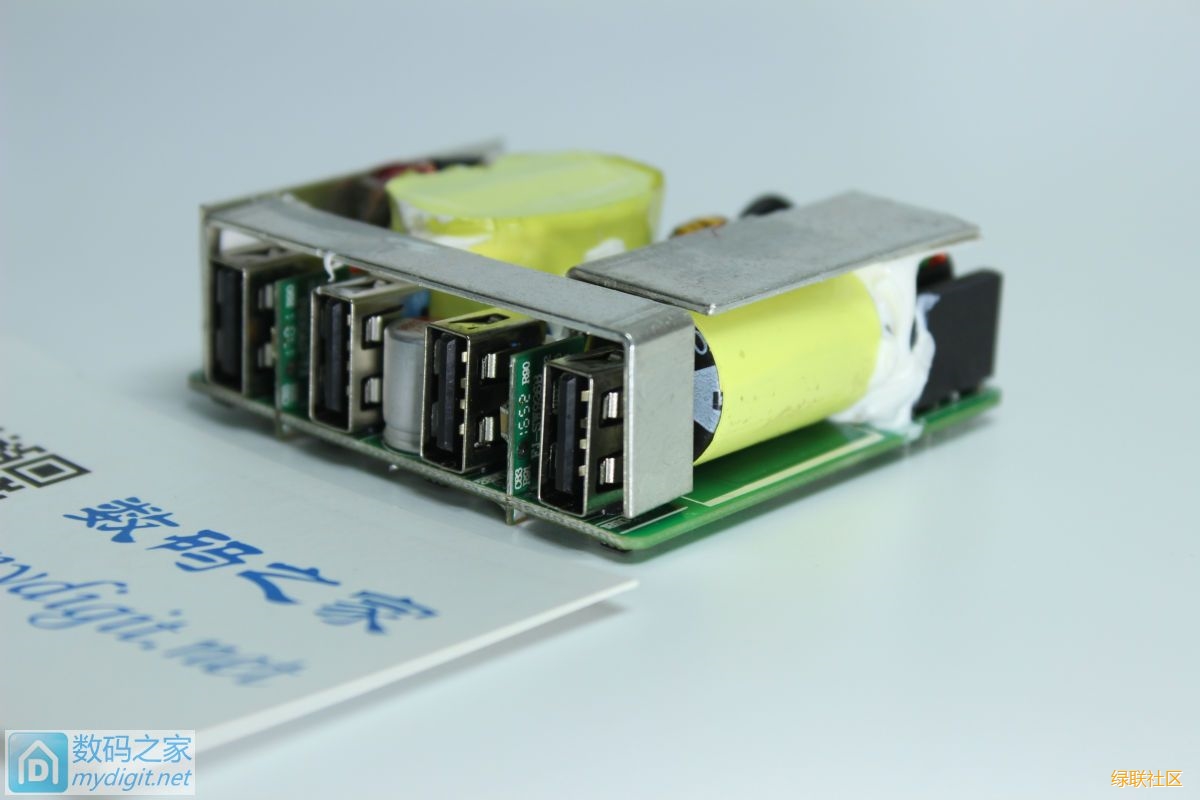

四個usb口略微下凹，和外殼結合的非常緊密，插入usb頭很順暢，不會出現母口金屬殼阻擋的情況，足見設計用心。

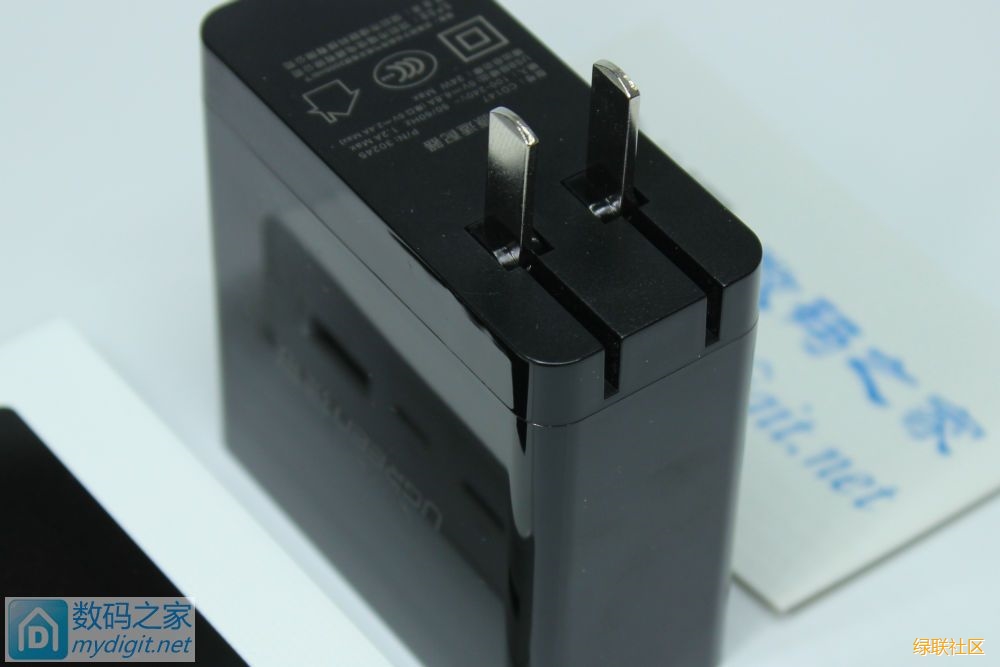

邊角圓滑無毛刺，接縫處結合緊密，制作很精細。
外殼很漂亮，采用PC防火外殼，符合國家阻燃標準，100度不變形，750度不燃燒，再配上純色鋼琴烤漆工藝，使用簡單美好。

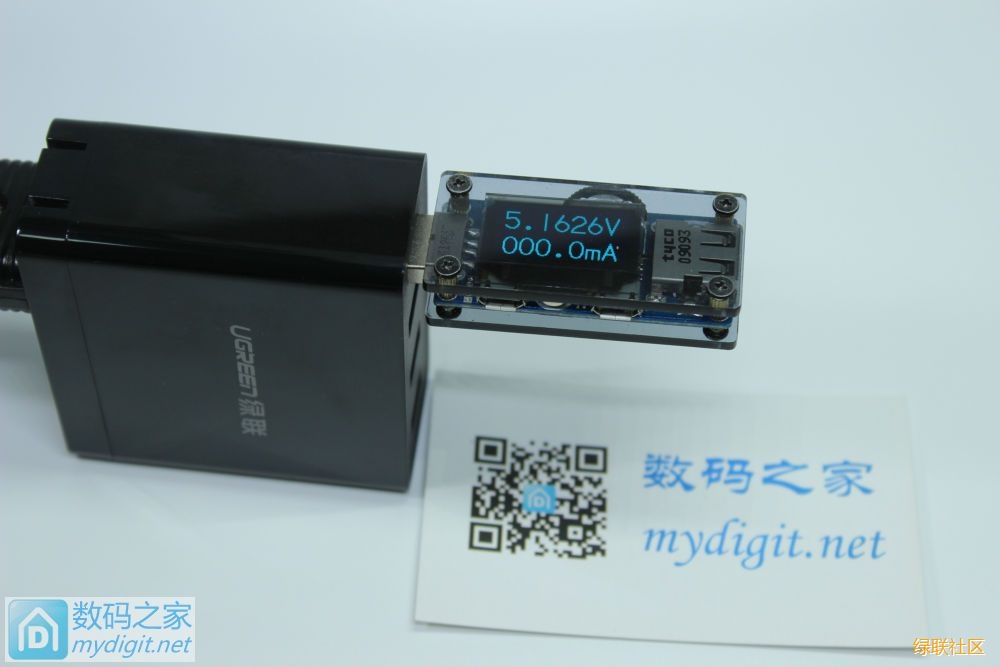

待機電壓5.16V，由于是并聯輸出，四個口都是這樣的電壓。

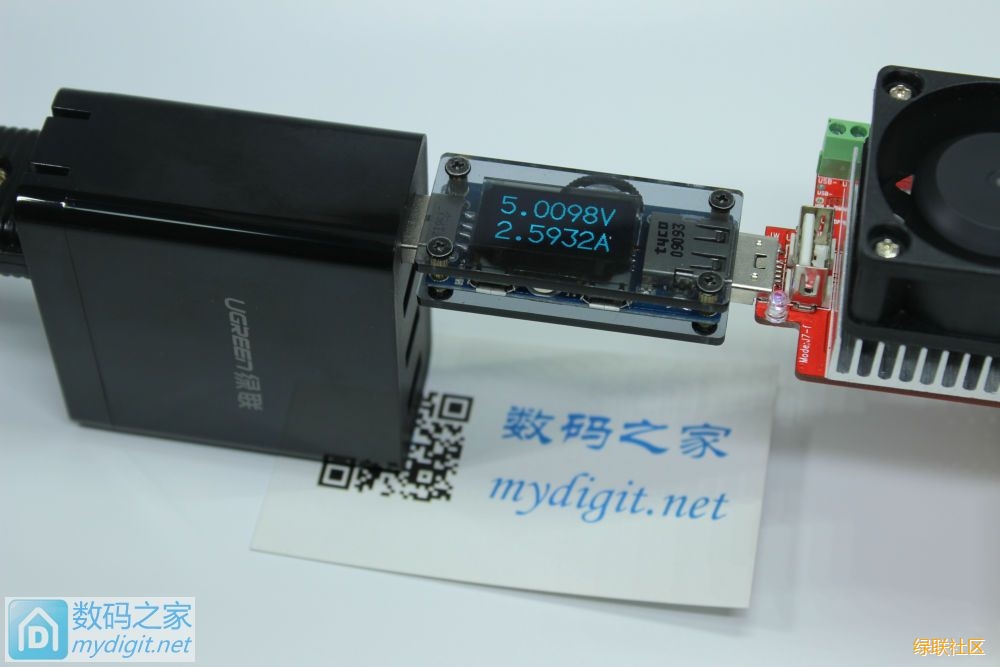

充電器能夠提供6.8A的總輸出電流，每個口都能支持2.4A輸出，下面的測試圖也能夠看出單口最大輸出可以達到5.0098V2.5932A，設計略有余量，有余量能夠在設備剛插入充電器電流最大的情況下保證充電器不保護關閉輸出，余量也不能太大，長時間超出設計功率會增加充電器boom的風險。

經過測試每個口都能輸出差不多的功率，限流芯片還是不錯的，沒有那么多USB表，插了三個口測試了下能夠輕松達到5.5A的水平電壓沒有太大的下降，雖然沒有測試到6.8A34W的水平，但是看樣子還是很輕松的。

看usb表右上角的協議嗅探部分，可以看出充電器支持蘋果2.4A和DCP，這里只是顯示常見的協議。

充電器保護周到，過壓、過流、短路、超溫保護會讓你能夠放心去使用，真正做到了簡單美好。

二、拆解篇

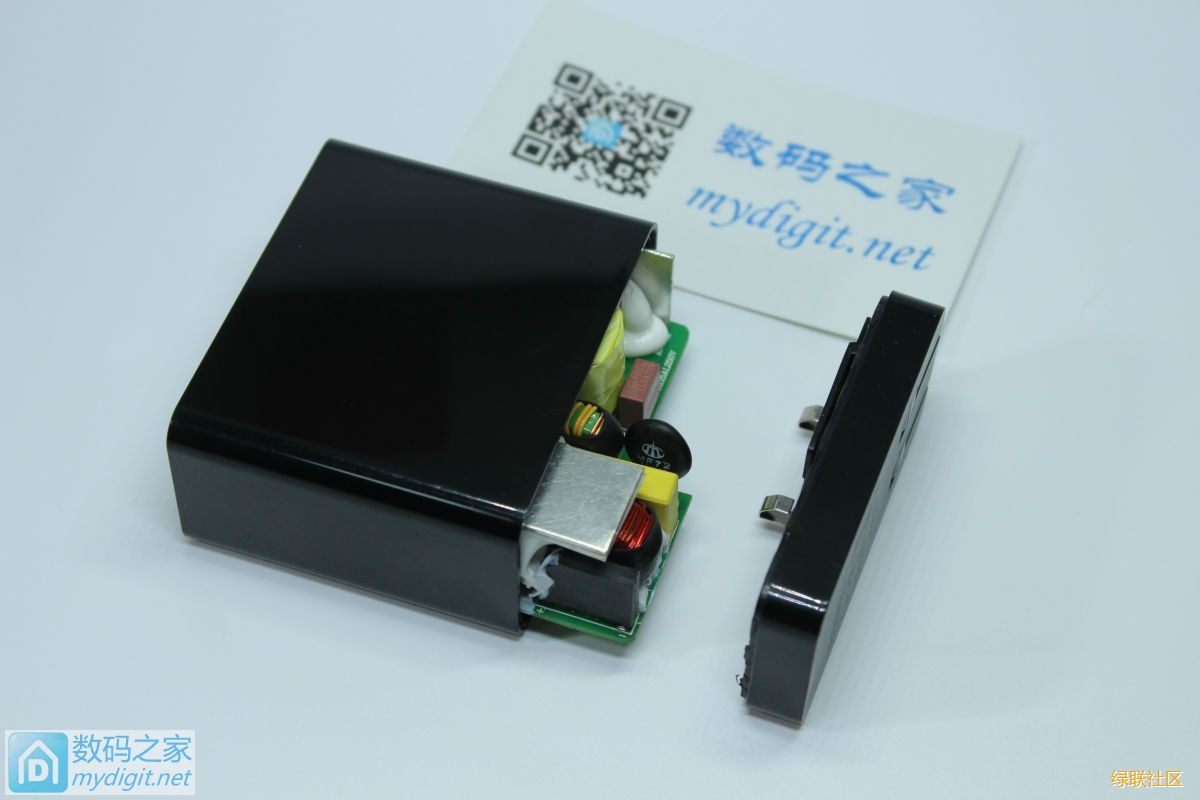

接縫處結合精密，插進壁紙刀都很難，一看就知道采用了超聲波焊接，對付超聲波就只能大錘伺候了。AC插頭和主板沒有采用軟線連接而采用了觸片，增加了安全性，避免軟線在內部彎折造成的不確定性危險。

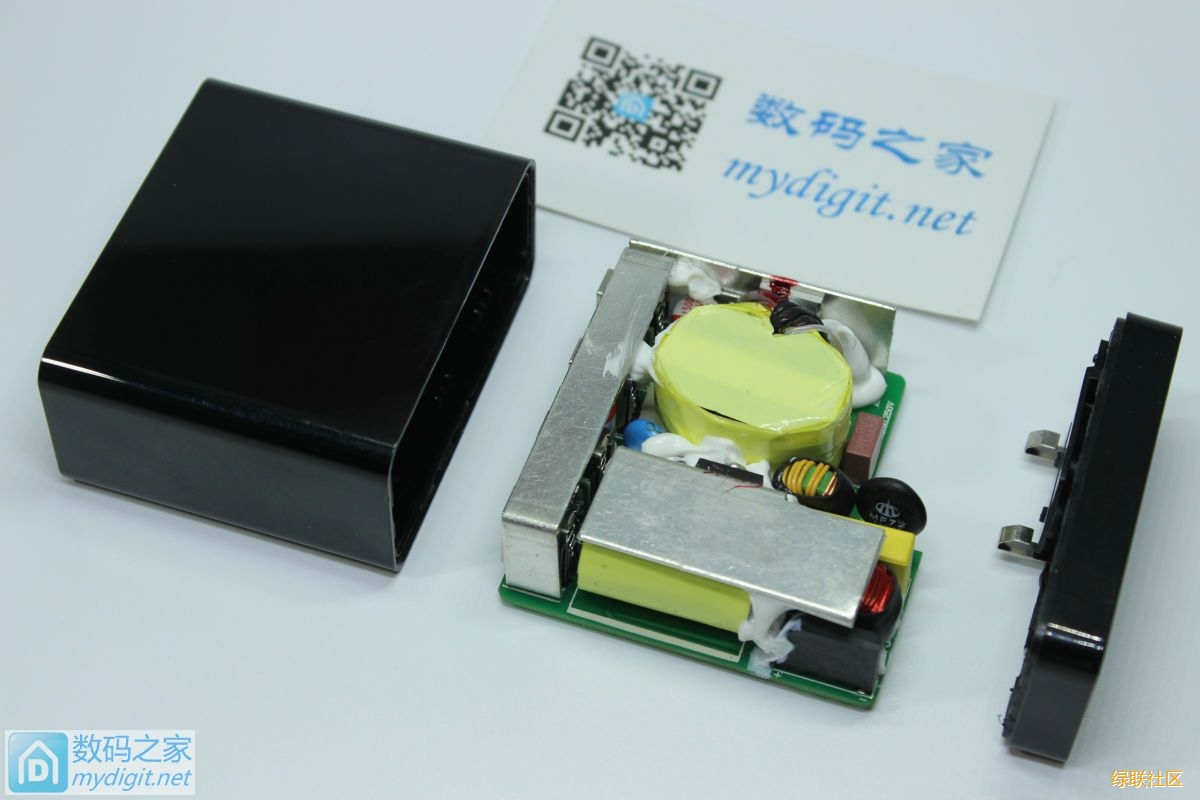

pcb在充電器內部由凹槽固定，很緊密抽出來還是要用力的。看到了充電器內部，第一眼就是大大的變壓器和大片的散熱片了，和下圖的官方宣傳圖差不多，還是能夠看出廠家很認真的，連散熱片布局也畫的這么準確，給個贊。

結構緊湊，元件間灌了很多硅膠，起到固定元件和散熱的作用，但是就讓看元件變得困難重重，看了一番后無從下手，只得作罷，看不到主控芯片，主mos，同步整流mos的型號參數，略微遺憾，不過看這用料做工不懂充電器的人應該也能看的出很不錯吧。

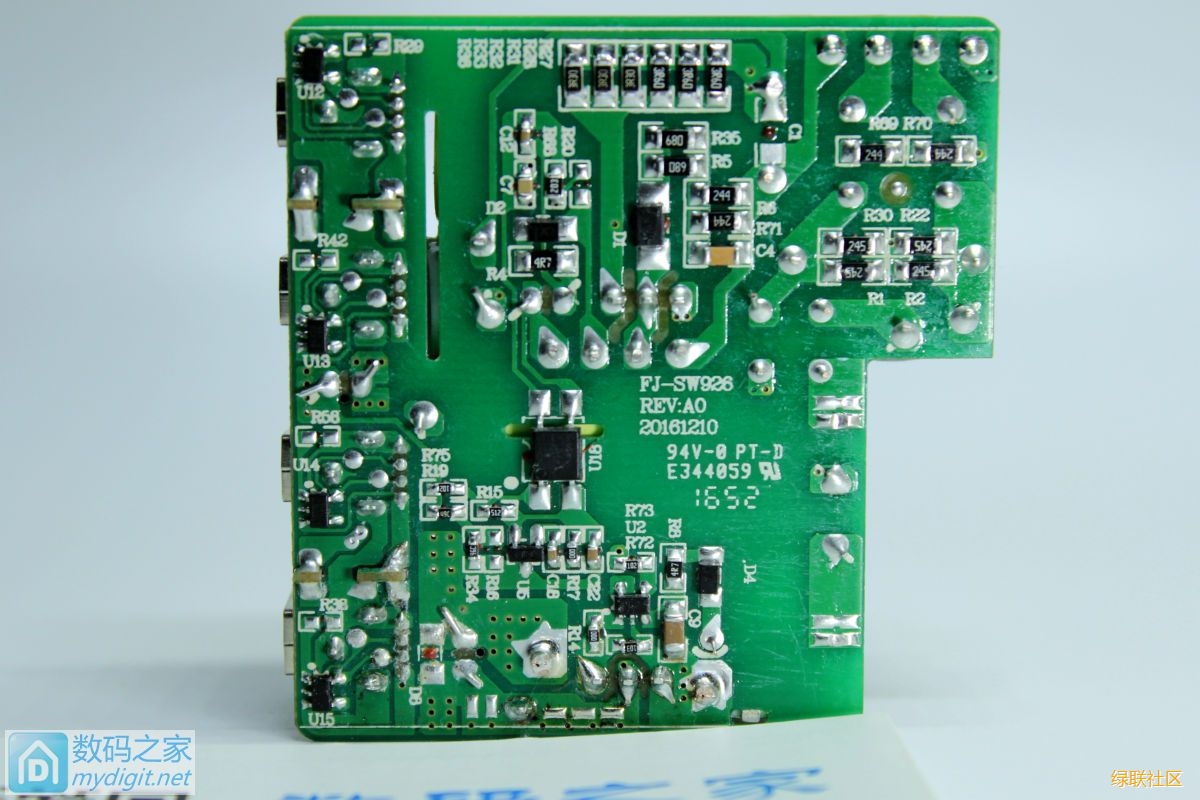

背面元件不多，主控ic也不在背面，它其實在正面mos旁邊，大坨的硅膠下面呢。

這邊可以看到用黃色絕緣膠布包裹著的主電解電容，從電容底下往里看才能看到6腳的主控芯片安安靜靜的躺在那里。再看四個usb口之間的那兩塊小板，那是限制電流的板子，整不了膠拆個小板還是很輕松的，后面我會把這個小板吹下來。一個板子控制兩個usb口的輸出電流，多口的充電器一般都會有限流芯片，由于多口充電器都是并聯輸出，如過沒有限流，那單usb口就能夠輸出全部的充電器功率，具體到這個就是一個usb口就能輸出5V6.8A34W的充電器總功率，這樣大的電流遇到接觸電阻大的usb插頭，很容易就把usb口燒融化，造成危險。

這個四腳的就是整流橋，一般大功率充電器才會用到這樣的整流橋，普通的小功率充電器用一個四腳的小貼片就搞定了。

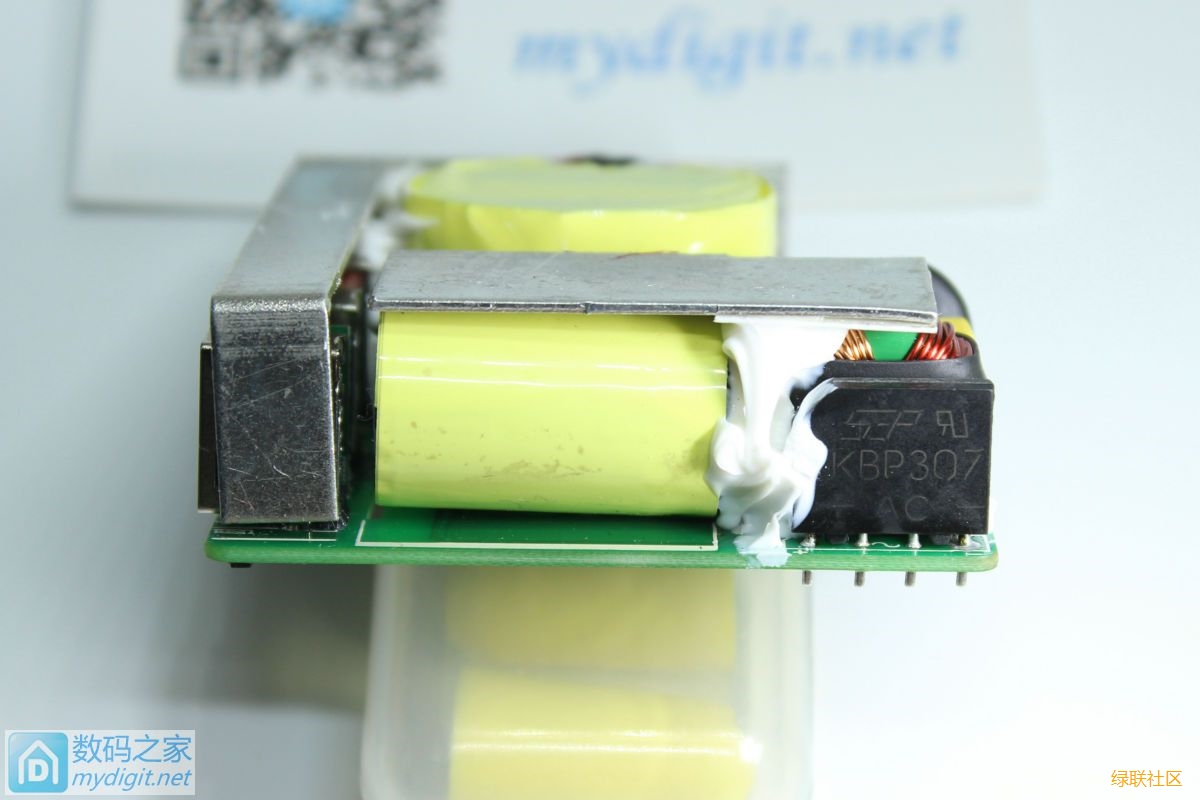

整流橋型號：KBP307,3A1000V的橋綽綽有余，根本就不用散熱片。

看看正面的主要元件：

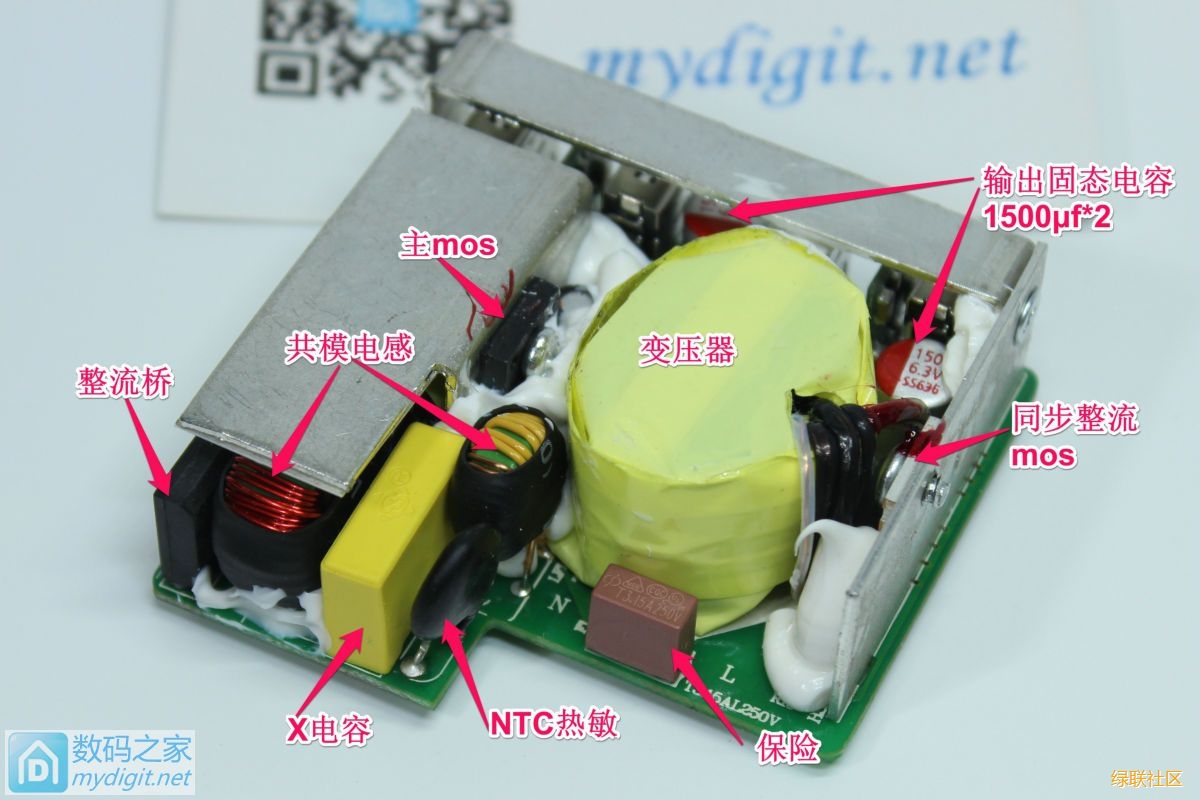

3.15A250V的方塊保險
NTC熱敏能夠減少啟動時電流對其他元件的沖擊

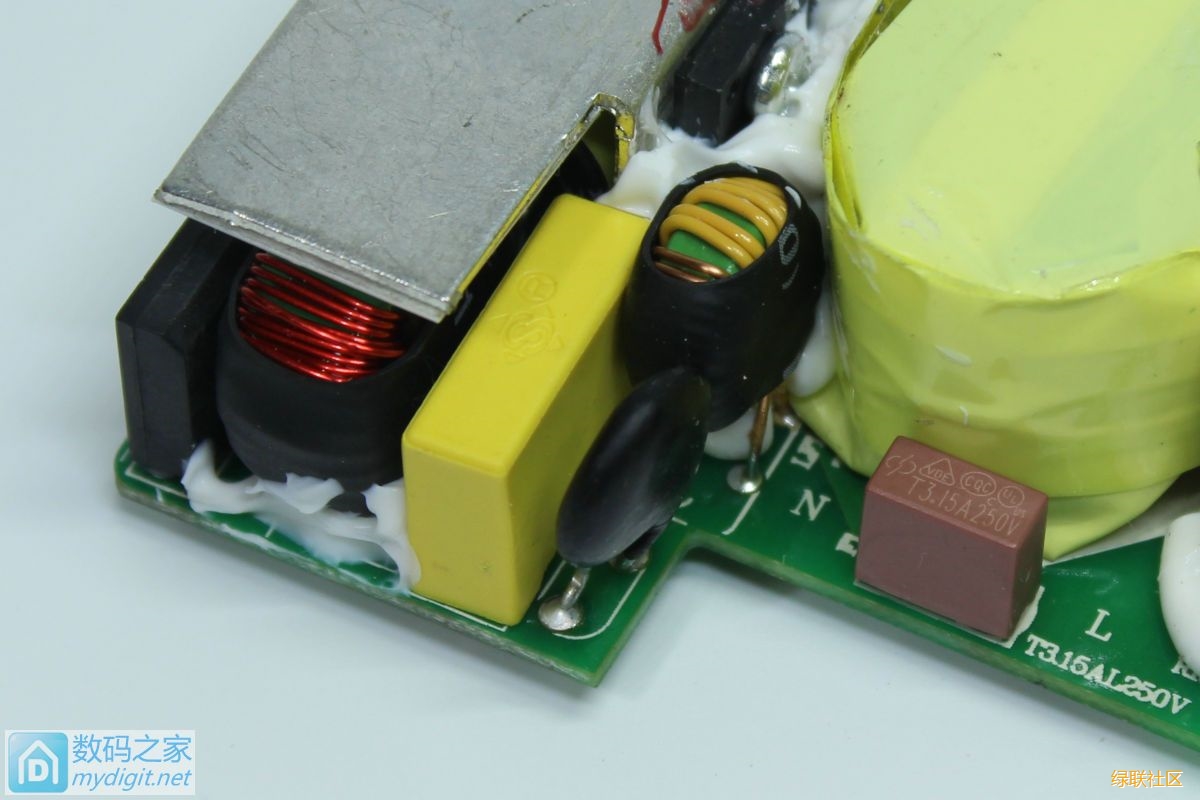

兩個共模電感和一個X電容組成了充電器的EMI電路，有效隔離電磁干擾，這個就能看出一個充電器的用料多少，一般的充電器給你一個共模電感就已經很奢侈了
主mos和同步整流mos都深深的藏在了白色的硅膠之中，用螺絲固定在大大的散熱片上，讓mos高速開關產生的熱量及時傳遞出去
輸出側有兩個1500μf的固態電容，還有個0的這個角度被硅膠擋住了，提供了足夠的容量來濾波

背面部分：

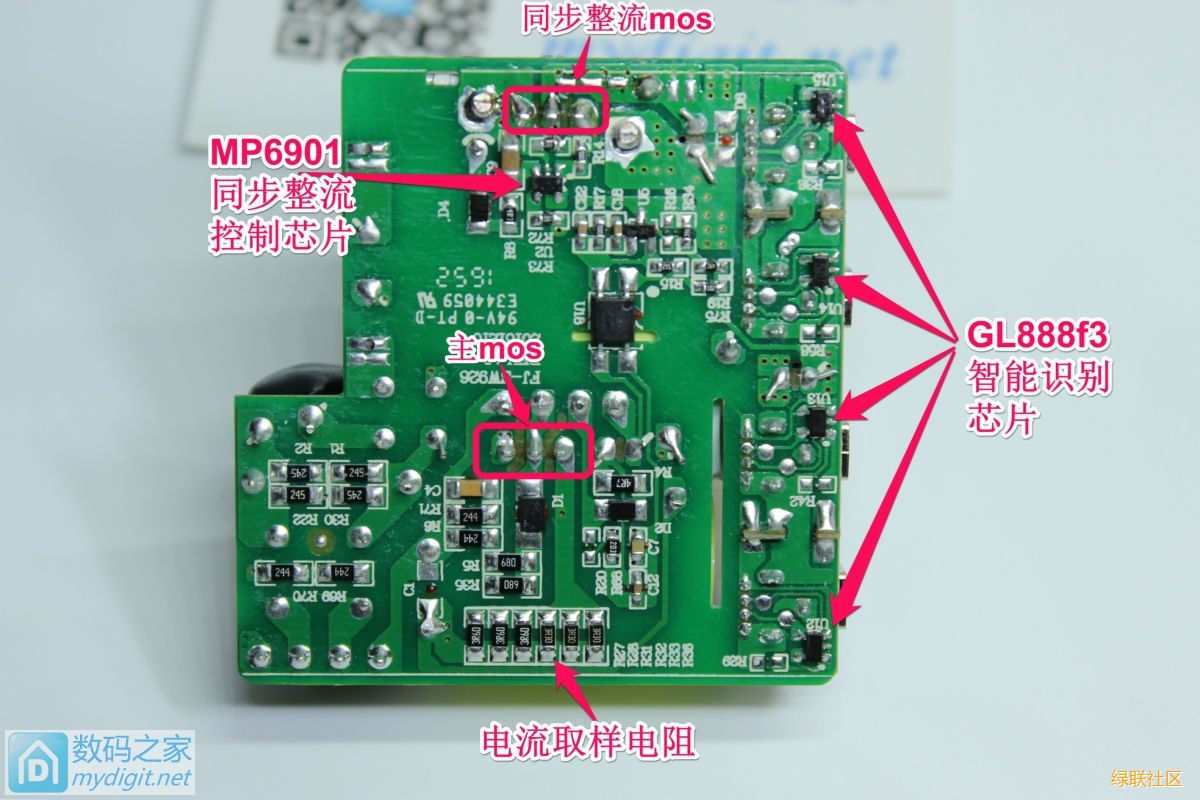

6個大功率貼片電阻并聯組成了電流取樣電阻，這些電阻的大小決定了充電器能夠輸出電流的小大
四個GL888F3智能識別芯片分別負責四個usb口的識別，為設備提供最大的充電電流
上面挨著同步整流mos焊腳的芯片是MP6901同步整流控制芯片，根據周期來控制整流mos高速開關讓高頻交流變成直流，這就是整流，同步整流比起肖特基整流散熱小，節約能耗。

再仔細看看EMI電路吧，這電感，這X看著就舒服

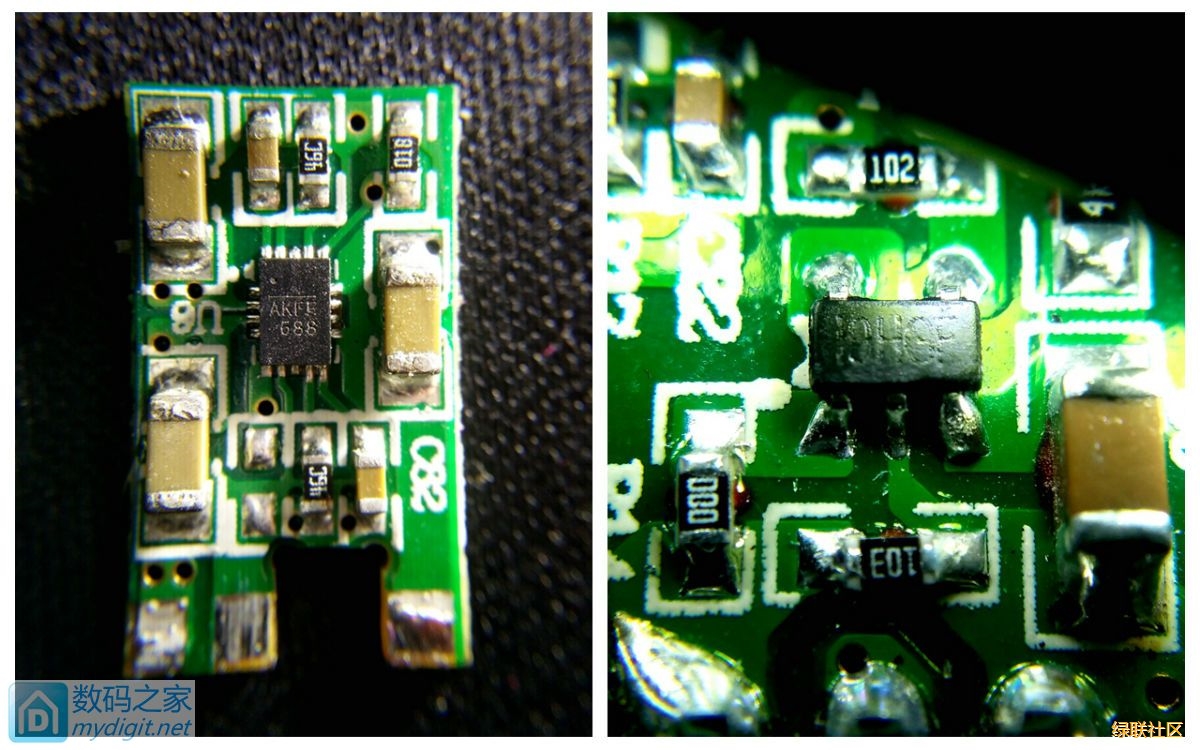

這就是限流小板和同步整流控制芯片，限流芯片絲印AKFFG88還是688，太小了，查不到具體型號參數，同步整流芯片絲印19HGF,就是MP6901，來自mps(美國芯源），MP6901低壓降二極管仿真器芯片，結合外部開關取代肖特基二極管高效，反激變換器。芯片控制外部開關的正向壓降約70mV和關閉當電壓變?yōu)樨?fù)。包裝的選擇是一個節省空間的tsot23-5或SOIC - 8。

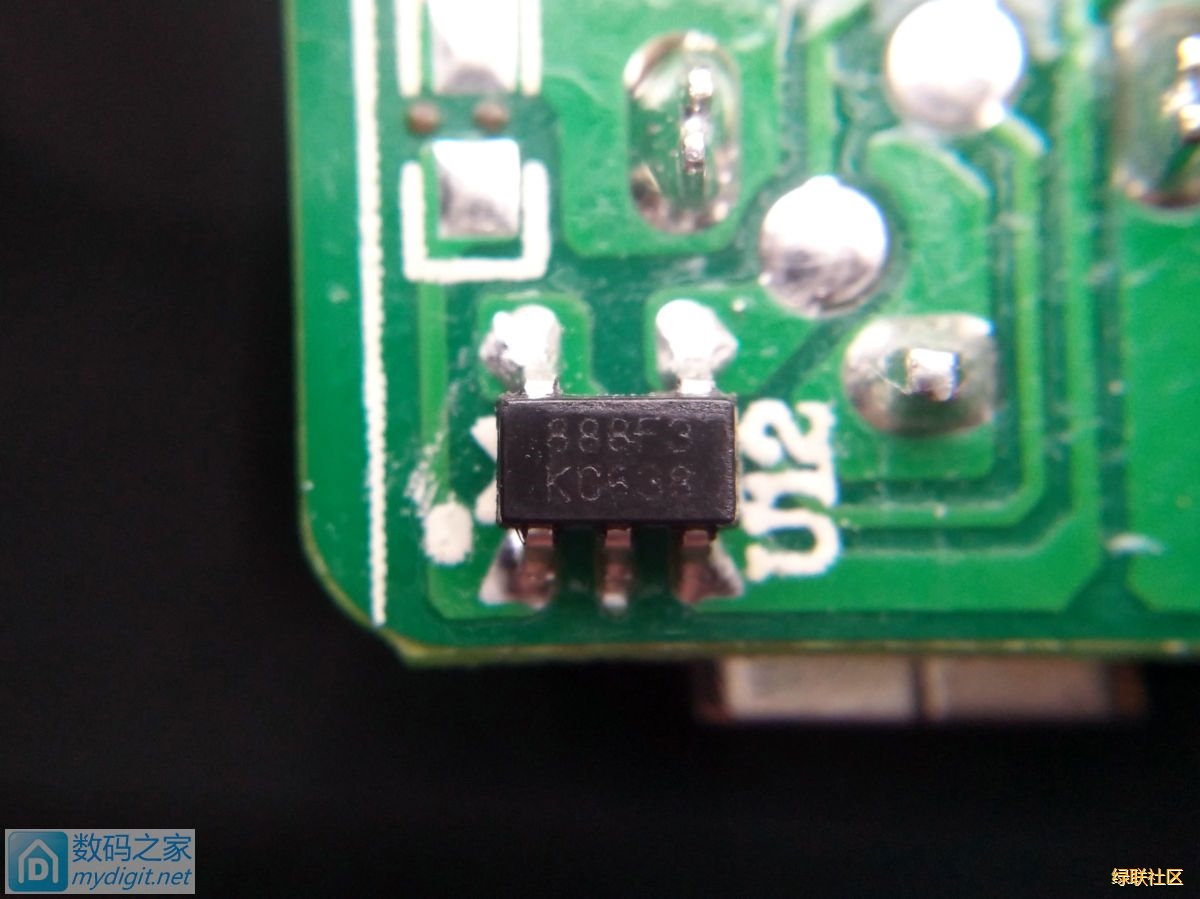

這是智能識別芯片GL888F3,絲印888f3，只找到了GL888F2的資料，應該3是升級版，能夠識別的充電協議更多吧。

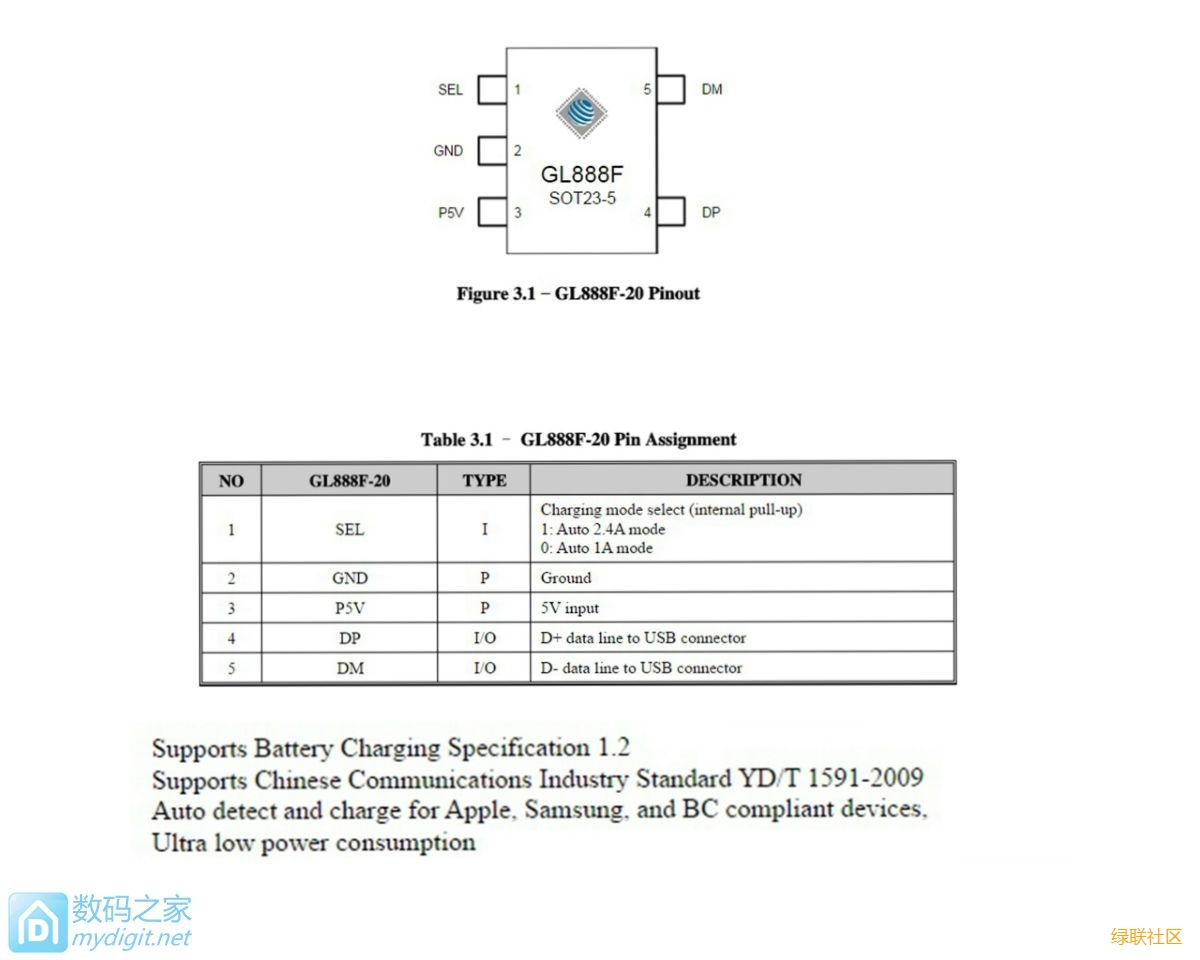

下圖是F2的資料：


GL888F是USB充電協議端口控制IC，可自動識別充電設備類型，并通過對應的usb充電協議與設備握手，使之獲得最大充電電流，在保護充電設備的前提下節省充電時間。
GL888F應用范圍：移動電源、便攜式充電器、車載充電器等。
GL888F特性
工作電壓：4.5V～5.5V
支持多種USB充電協議，各充電協議自動切換，包括：Divider1/Divider2/Divider3充電協議（蘋果專用）D+/D–置1.2V模式（三星專用）BC1.2 DCP及CTIS YD/T 1591-2009充電協議可靠的上電復位(POR)及低壓復位(LVR)性能。
就是這樣的識別芯片讓你的手機和pad在插上充電器時能夠以最大的電流進行充電，提高充電速度。

總結：
優點：插頭折疊小巧便攜
           外殼阻燃鋼琴烤漆
          智能識別四大保護
          做工給力舍得用料
缺點：最大6.8A每口2.4A，四個2A設備同時插入的時候會吃不消，這是行業普遍現象，勉強算一個吧。

總之這是一款強大的多口充電器，這么小的體積做到便攜再能夠輸出34W功率已經相當給力，小身材有大能量你值得擁有！
